說到影像測量儀，大家都較為熟悉，因為它是加工行業測量儀器緊密儀器之一。當你需要對一個尺寸較小，且表面復雜的工件進行測量時，影像測量儀就是個不錯之選，但是你可知道在驗收設備與檢驗設備時要重點記錄的參數嗎？
下面來給大家普及一下。

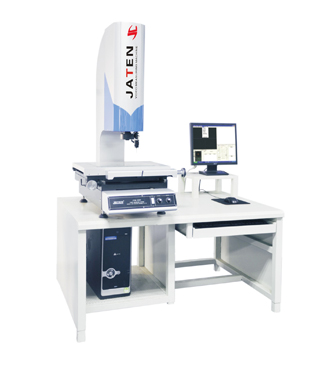

這是我們實驗室的一臺影像測量儀
光學影像測量儀校準規范在2011年11月14日頒布，于2012年2月14日實施的國家計量技術規范。
該規范適用于平面直角坐標系的影像測量儀。引用了幾何量測量設備校準中的不確定度評定指南和影像測量儀的驗收監測和復檢監測。
其中涉及到較為重要的參數需要進行熟知。
1. 影像測量儀在平面上的尺寸測量誤差(Exy): 該測量誤差代表在影像測量平面上任意方向擺放產品或樣件，測量二維尺寸的示值誤差。
2. 影像測量儀在Z軸上的尺寸測量誤差( Ez): 該測量誤差代表在垂直于影像測量平面方向，單軸方向測量的示值誤差。
3. 影像測量儀的測量頭的尺寸測量誤差(Ev) :在平臺不做移動，在影像視場范圍內測量平面任意尺寸的示值誤差。
4. 影像測量儀測量各截面測量結果的一致性(Ec) :影像測量儀在光軸的不同截面上測量時，各截面坐標原點投影與XY平面的一致性，可以理解為影像測量儀沿Z方向上下移動時，Z軸與XY水平面之間的垂直程度，也可以反映測量頭在不同高度用影像測量特性的一致性。
5. 影像測量儀二維探測誤差(P2D) :用影像測量儀測量標準圓的半徑變化幅度。
6. 影像測量儀測頭的探測誤差(PV) :用影像測量儀在視場范圍內測量標準圓的半徑變化幅度。
7.影像測量儀的變倍探測誤差(Pz) :用影像測量儀在不同倍率下測量標準圓心坐標的示值變化幅度。
近年來，光學影像測量儀廣泛應用于制造領域與人民生活密切相關，行業亦呈現快速擴張態勢，我國發光學影像測量儀行業市場也在不斷的并購整合提速，產品生產數量大，增加幅度明顯；部分中、低檔產品已經產能過剩狀況，而高檔產品品種少、缺門多、且與國外產品的性能存在明顯的差距。
東莞嘉騰影像測量儀，始創于2005年，光學測量儀器第一代領軍企業，測量精度突破一個μ行業局限，領航光學測量領域，經過二十年塑造精準、高效、智能、性價比的光學品牌——嘉騰。
