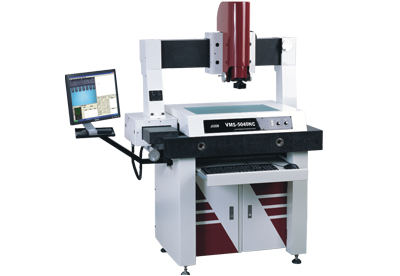

氣浮式大行程影像測量儀
儀器特點： 該系列氣浮式大行程影像測量儀采用龍門式結構(橋架式)運行性能穩定，且機構穩定不變形。X、Y、Z三軸均采用伺服電機、全采用雙重閉環運動控制、可保證電機在中、高速動動時的穩定性，和準確的定位功能，影像Z軸可自動對焦、配合自動變焦鏡頭，可實現自動變焦而不需倍率校正。 |  |
| 氣浮型影像測量儀 | JTVMS-5030 | JTVMS-6040 | |||||||||
| 工 作 臺 | 金屬臺面尺寸 | 760×640 | 730×530 | ||||||||
| 玻璃臺面尺寸 | 550×350 | 650×450 | |||||||||
| 運動行程 | 500×300 | 600×400 | |||||||||
| Z軸升降行程 | 200mm | ||||||||||
| 工作距離 | 92mm | ||||||||||
| X、Y、Z數顯解析度 | 1μm | ||||||||||
| X、Y坐標示值誤差 | ≤(3+L/200)μm | ||||||||||
| 影像系統 |
| ||||||||||
| 測量系統 | QuickMeasuring測量軟件 | ||||||||||
